Un piquet profilé comprend 3 épaisseurs : 1 épaisseur centrale (ea) qui correspond à l'acier proprement dit. 2 épaisseurs externes (ez) qui correspondent au revêtement.
Elles sont exprimées en mm pour (ea) et (et) et en micron (μ) pour (ez). 1 micron (μ) = 1/1000 de mm |
|
Ea : correspond à l'épaisseur de la tôle. Cette épaisseur est très importante pour définir les caractéristiques mécaniques du piquet. Er : correspond à l'épaisseur du revêtement. Cette épaisseur permet d'assurer la durabilité du piquet. Cette épaisseur ne joue aucun rôle dans les résistances mécaniques du piquet Quelque soit le type de galvanisation d'un profilé, il y a 2 couches de zinc (1 de chaque coté). Et : correspond à la somme de l'épaisseur de l'acier et aux 2 épaisseur de revêtement : Ea + 2 er..
Attention quand on parle d'épaisseur d'un profilé, il faut savoir si on parle de l'épaisseur de l'acier seul ou si on inclus aussi les épaisseurs de revêtements. Exemple : Epaisseur de l'acier (Ea) : 1,5 mm Epaisseur du revêtement (Er) : 65 μ soit 0,065 mm par face Epaisseur totale (Et) : 1,63 mm |
|

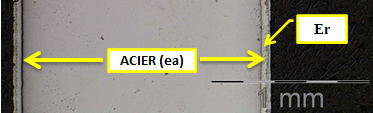

Coupe microscopique d'un piquet profilé
Il n'y a donc pas 1 épaisseur mais 3 épaisseurs à connaitre.
Celle de l'acier proprement dite - (Ea)
Celle du revêtement - de chaque coté de l'acier - (Er)
Et l'épaisseur totale = (Et = Ea + 2 Er)
Donc quand on parle d'épaisseur, il faut toujours se demander de quelle épaisseur
on parle, celle;
- de l'acier va assurer au profilé ses résistances mécaniques,
- du revêtement qui assure la durée de vie du profilé.
RETENIR :
Lorsqu'on parle de l'épaisseur d'un piquet, il faut préciser de quelle épaisseur on parle.
Une connaissance précise des épaisseurs est indispensable pour garantir la tenue du piquet par rapport aux contraintes.
