PIQUET - Le test de déformation/torsion

Le matériel de test L'histogramme des résultats La base de données

TEST DE FLEXION / TORSION

LE MATERIEL DE TEST



La déformation/torsion des profilés La déformation/torsion des profilés  La déformation/torsion des profilés La déformation/torsion des profilés

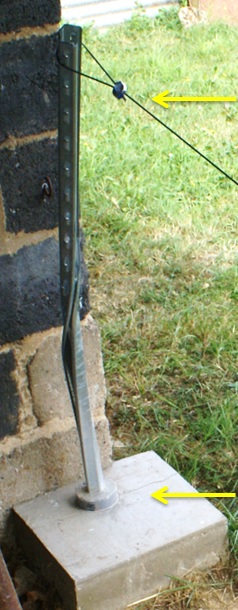

Le piquet est bétonné dans un mandrin de 10 cm, il est posé dans le socle en métal de 5 cm de haut.Ceci correspond au test de la poutre encastrée assurant ainsi une répétabilité de déformation quel que soit le modèle de piquet

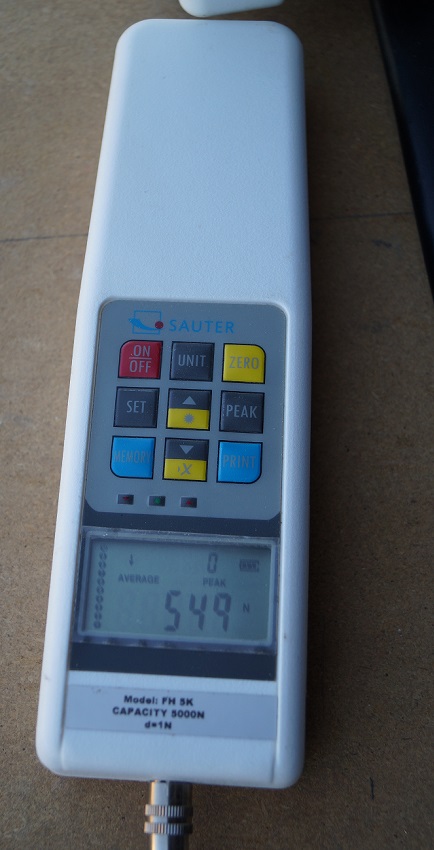

Le câble comporte une boucle permettant de tirer le piquet, il est relié au capteur externe du dynamomètre digital de 5 000 N et au treuil électrique.



La hauteur de traction est à 1,15 m du socle. Le câble a un angle constant de 15°

Voir le protocole de tests de déformation/torsion





La déformation/torsion des profilés La déformation/torsion des profilés

TEST DE FLEXION / TORSION

L'HISTOGRAMME DES RESULTATS

La déformation/torsion des profilés

TEST DE FLEXION / TORSION

LA BASE DE DONNEES

La déformation/torsion des profilés

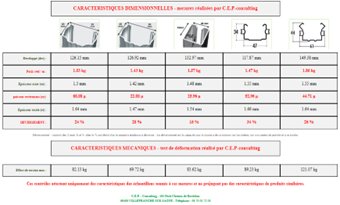

L'ensemble de la base de données est accessible dans une application permettant de comparer les caractéristiques dimensionnelles et mécaniques jusqu’à 5 piquets.

Ces tests permettent :



- de vérifier les caractéristiques dimensionnelles des piquets

➯ contrôle de conformité.

- de connaitre les contraintes que les piquets peuvent encaisser

➯ contrôle d'aptitudes.



Grâce à ses tests, j'ai pu faire des comparaisons, créant une base de données de plus de 57 000 informations et ainsi rédiger des règles physiques qu'il est important de connaitre avant de choisir.



payantacte Connaitre les règles physiques des piquets profilés (accès réservés aux abonnés).



C.E.P. - Consulting a développé un logiciel "CEP PROFILE" permettant les comparaisons des caractéristiques techniques (dimensonnelles et mécaniques) faites à partir des tests sur les profilés.
