LA DILATATION DES FILS

Elle dépend :

• • du coefficient de dilatation du matériau.
  • de l’amplitude de la température mini-maxi.
  • de la longueur du matériau installé.

Quand un corps reçoit de la chaleur, il se dilate.

Quand un corps cède de la chaleur, il se contracte.

En France, la variation de température est de ± 27°C, la variation de la longueur d’un fil en acier est de ± 0,3 mm par mètre. Cette dilatation doit être prise en compte pour les structures de grande longueur.   Lorsqu’un fil est installé en hiver, la température étant basse, le fil n’est pas dilaté,  → il va s’allonger en en été   Lorsqu’un fil est installé en été, la température étant élevée, le fil est dilaté,  → il va se rétracter en hiver

Exemple d'un appareil de dilatation posé sur les rails de la SNCF afin de compenser la dilatation des rails. Ici cet appareil est posé tous les 150 m. De plus les rails sont posés à la température de référence de 25°.

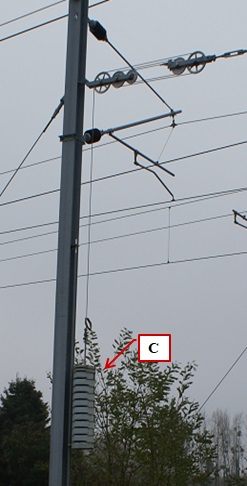

Exemple d'un appareil de dilatation posé sur les câbles.   La caténaire est reliée à un ensemble de poulie et à contrepoids (C).   Le contrepoids (C) monte et descend en fonction de la variation de la température et de la dilatation de la caténaire. Ce système permet de garder constante la tension du câble quelque soit la variation de la température entre le jour et la nuit et l'hivers et l'été

Cet allongement lié aux phénomène de dilatation, n'a absolument rien à voir avec les % d'allongements généralement donnés par les fabricants.

Cet allongement lié à la dilatation, entraine une baisse de la tension du fil.

Cet allongement se traduit dans la vigne par une augmentation de la flèche du fil.

RETENIR :

D'une façon générale, l'allongement d'un fil en acier est de 0.3 mm / m soit pour une rangée de 100 m = 3 cm.

Lorsqu'un fil est posé en hivers, la température étant basse, le fil n'est pas dilaté, il aura donc tendance à s'allonger en été.

Lorsqu'un fil est posé en été, la température étant élevée, le fil est dilaté, il aura donc tendance à se rétracter en hiver.

Dans le Sud de la France, j'ai vu posé et tendre des fils sous une température à l'ombre de 37°. Soit prés de 60° au soleil, les fils étaient alors très très dilatés.

RETENIR :

Il convient donc de mettre en tension les fils de palissage à une température de référence de 20°-25° comme c'est pratiqué par la SNCF.

Le lien ci-dessous, vous permet d'accéder au simulateur pour calculer la longueur réelle de la dilation de vos fils de palissage.

Détail des champs du simulateurl ci-dessous permettant de calculer la dilatation d'un fil.

Simulateur : Calculer la dilatation de votre fil porteur en fonction de la température et de la longueur des rang (accès réservés aux abonnés).

Simulateur développé par C.E.P.- Consulting
